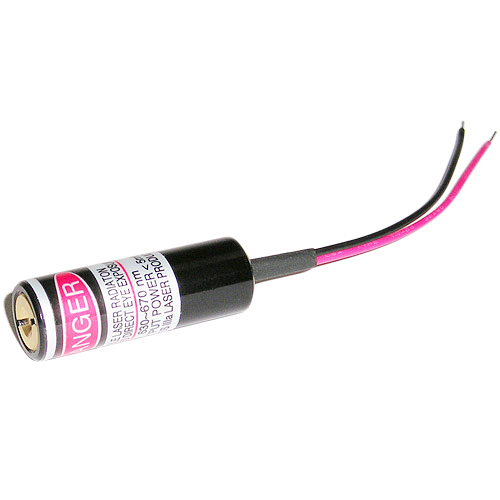

KML-1XXXP SERIES 系列

Point - Mark LASER PROJECTOR 點式 雷射 標示器

規格 SPECIFICATIONS:

型        號

Model

KML-1501P

KML-1502P

KML-1503P

波        長

Wavelength

630 ~ 650 nm 可見紅光(RED)

輸出功率

Output Power

< 1 mW

< 2 mW

< 3 mW

標點直徑

Point Dia.

≦3 mm
固定焦距 (Focus Fixed)

輸入電壓

Input Voltage

5 VDC / 3 ~ 6 VDC 乾電池 (Battery Only)

操作溫度

Operating Temp.

– 10 ~ +50 °C

安全等級

Safety Class

Class Ⅱ

Class Ⅲa

Class Ⅲa

使用壽命

Lifetimes

> 20,000 小時 (hr)

外觀尺寸

Dimensions

D 12 × L 35 (mm)

重        量

Weight

12 ± 2 公克 ( g )

產品特性

Feature

● 日本工業級雷射二極體 Japan's industrial-grade laser diode
● AVR + APC 控制電路 AVR+APC Control Circuit
● 工業用設計,穩定性高 Industrial design, high stability
● 使用壽命長 Long life

適用行業

Applications

● 鋼材鑽孔定位 Steel drillong location

● PCB加工 PCB processing
● 木材打釘加工 Fixing timber processing

● 光軸校準 Axis calibration
● 鈕扣鉚合加工 Buttons riveting process

● 基準點定位 Reference point for processing

備 註

Remarks

1. 雷射頭電源連接形式:直接出線紅(+)黑(-)兩條 10cm長電線.
    Laser head power connector forms: Direct round red (+) and (-) two 10 cm.
2. 若使用商用電供應時,請在(+)(-)極間,並聯一電解電容器(建議至少470μf/16V以上).
    If you are using to power supply, please (+)(-)pole, the one parallel electrolytic capacitor
    (recommended at least 470 μf/16 V.)
3. 標點直徑會因投射距離、角度、材料、顏色或採光照度而有所改變.
    The point diameter of the projection will vary depending on
    the projection distance, angle, material, color or illumination.
4. 特殊規格可依客戶要求訂製.
    Special specifications can be requested.
