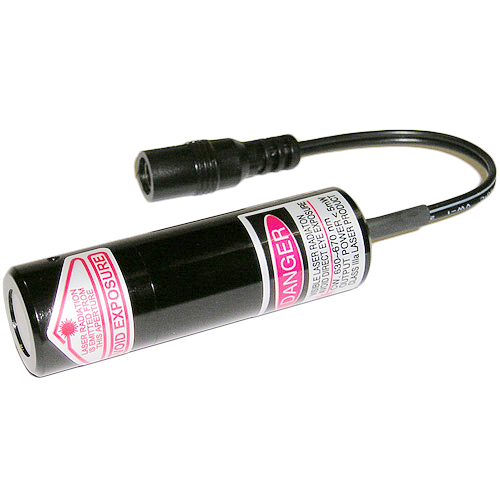

KML-2XXX-22 SERIES 系列

LASER LINE PROJECTOR 雷射 標線器

規格 SPECIFICATIONS:

型        號

Model

KML-2503-22

KML-2505-22 KML-2508-22

波        長

Wavelength

630 ~ 650 nm 可見紅光(RED)

輸出功率

Output Power

< 3 mW

< 5 mW

< 8 mW

標線長度

Line Length

1~1.3 M

2~2.5 M 3~4 M

輸入電壓

Input Voltage

4.5 ~ 8 VDC

(AC to DC Adaptor PS1 / PS3 / PS5/ PS3C / PS5C/ PS3C-S / PS5C-S)

操作溫度

Operating Temp.

– 10 ~ +50 °C

安全等級

Safety Class

Class Ⅱ/Class Ⅲa

Class Ⅲa Class Ⅲb

使用壽命

Lifetimes

> 30,000 小時 (hr)

外觀尺寸

Dimensions

D 22 × L 66 (mm)

重        量

Weight

52 ± 5 公克 ( g )

產品特性
Feature
● 日本工業級雷射二極體 Japan's industrial-grade laser diode
● AVR + APC 控制電路 AVR+APC Control Circuit
● 工業用設計,穩定性高 Industrial design, high stability
● 使用壽命長 Long life

適用行業

Applications

● 焊接加工 Welding process

● 橡膠加工 Rubber processing
● 鐵材加工 Metal working

● 印刷品加工 Print processing
● 木材加工 Wood working

● PCB加工 PCB processing
● 成衣加工 Garment processing

● 自行車加工 Bicycle processing
● 輪胎成型加工 Tire Building

● 分條加工 Slitting processing
● 高爾夫球桿組裝 Golf assembly

● 3D掃描 3D Scanning

備 註
Remarks
1. 標線長度和線寬會因投射距離、角度、材料、顏色或採光照度而有所改變.
    The line length and line width of the projection will vary depending on
    the projection distance, angle, material, color or illumination.
2. 特殊規格可依客戶要求訂製.
    Special specifications can be requested.

應用範例 Example:
