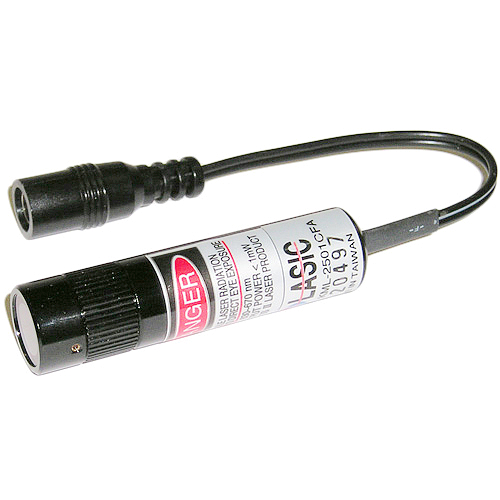

KML-2XXXRFA SERIES 系列

Circle - Mark LASER PROJECTOR 圓形 雷射 標示器

規格 SPECIFICATIONS:

型        號

Model

KML-2501RFA

KML-2XXXRFA-24V

波        長

Wavelength

630 ~ 650 nm 可見紅光(RED)

輸出功率

Output Power

< 1 mW

輸入電壓

Input Voltage

4.5 ~ 8 VDC

(AC to DC Adaptor PS1 / PS3 / PS5/ PS3C / PS5C/ PS3C-S / PS5C-S)

24 VDC

操作溫度

Operating Temp.

– 10 ~ +50 °C

安全等級

Safety Class

Class Ⅱ

使用壽命

Lifetimes

> 20,000 小時 (hr)

外觀尺寸

Dimensions

D 15 × L 60 (mm)

D15 × L80 (mm)

重        量

Weight

24 ± 2 公克 (g)

34 ± 2 公克 ( g )
產品特性
Feature

● 日本工業級雷射二極體 Japan's industrial-grade laser diode
● AVR + APC 控制電路 AVR+APC Control Circuit
● 工業用設計,穩定性高 Industrial design, high stability

● 專利精密可調焦距結構 Patented precision focal length adjustable structure
● 使用壽命長 Long life

適用行業

Applications

● 成衣加工 Garment processing

● 自行車加工 Bicycle processing
● 鐵材加工 Metal working

● 印刷品加工 Print processing
● 裁紙加工 Paper processing

● 高爾夫球具加工 Golf processing
● 縫紉加工 Sewing processing

備 註
Remarks
1. 標線長度和線寬會因投射距離、角度、材料、顏色或採光照度而有所改變.
    The line length and line width of the projection will vary depending on
    the projection distance, angle, material, color or illumination.
2. 特殊規格可依客戶要求訂製.
    Special specifications can be requested.

應用說明 Application Notes

可調焦距

(Focus Adjustable)

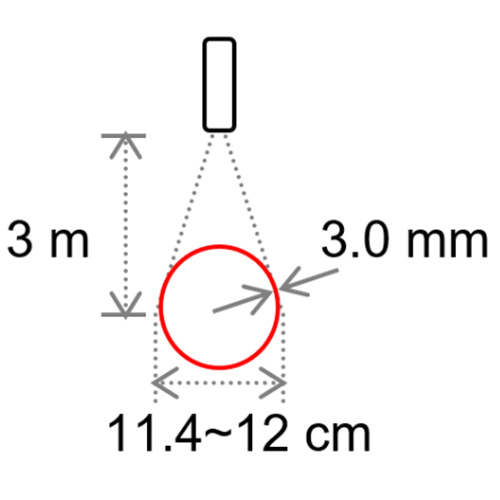

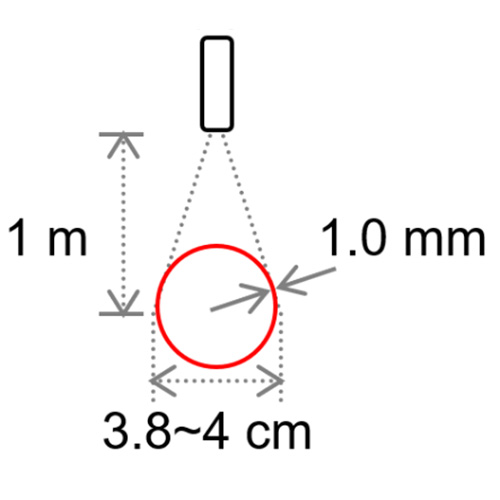

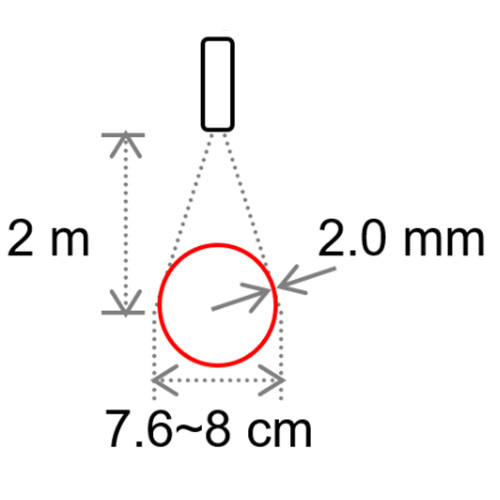

應用範例 Example:
