KML-5XXXC 系列
十字雷射標示器
產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長
規格：

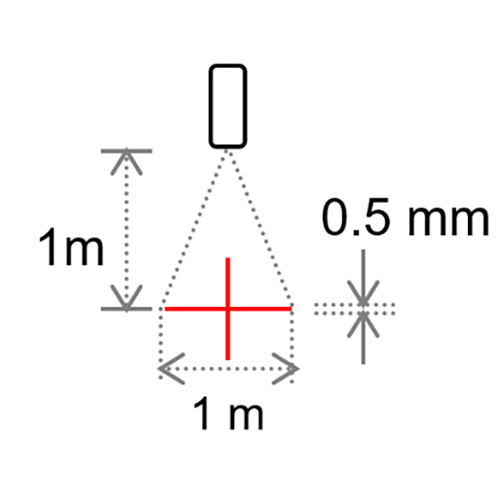

型 號：KML-5301C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 3 mW
投射距離：1 m
標線長度：1 m 每條線
線條粗細：0.5 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克

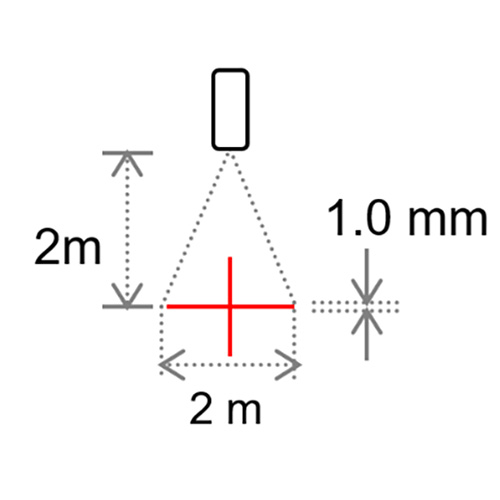

型 號：KML-5303C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 5 mW
投射距離：2 m
標線長度：2 m 每條線
線條粗細：1 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 1 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克

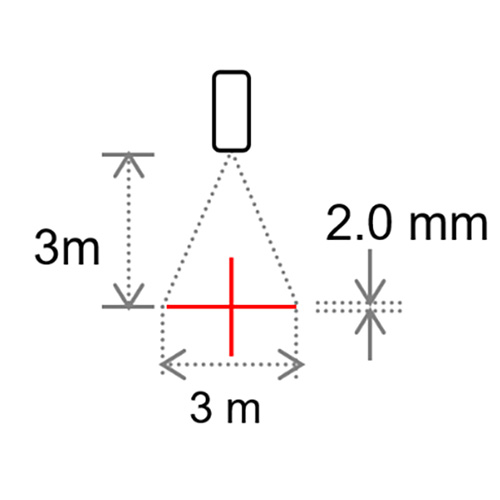

型 號：KML-5305C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 8 mW
投射距離：3 m
標線長度：3 m 每條線
線條粗細：2 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克
型 號：KML-5XXXC-24V
波 長：630 ~ 650 nm 可見紅光
輸出功率：3 / 5 / 8 mW
投射距離：1 / 2 / 3 m
標線長度：1 / 2 / 3 m 每條線
線條粗細：0.5/ 1 / 2 mm 可調焦距
輸入電壓：24 VDC ± 10%
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa、Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克

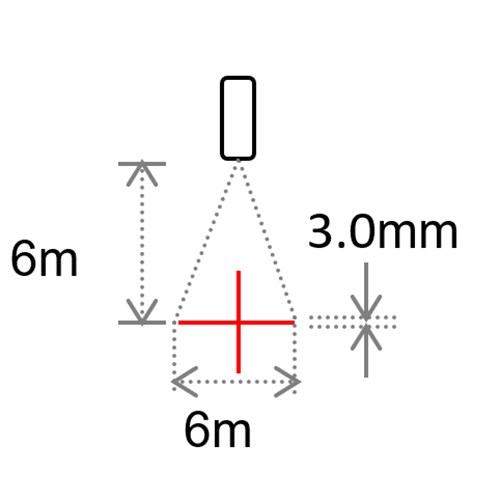

型 號：KML-5310C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 20 mW
投射距離：6 m
標線長度：6 m 每條線
線條粗細：3 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克

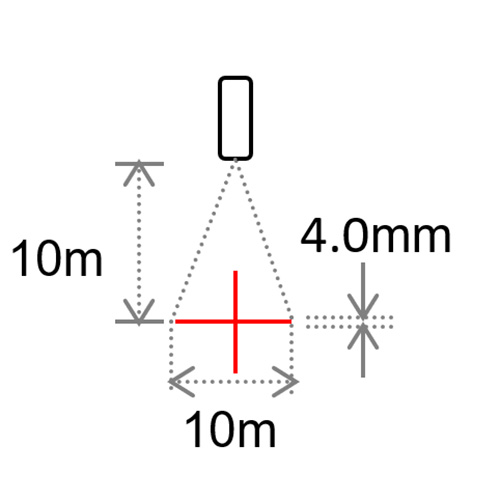

型 號：KML-5320C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 40 mW
投射距離：10 m
標線長度：10 m 每條線
線條粗細：4 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克

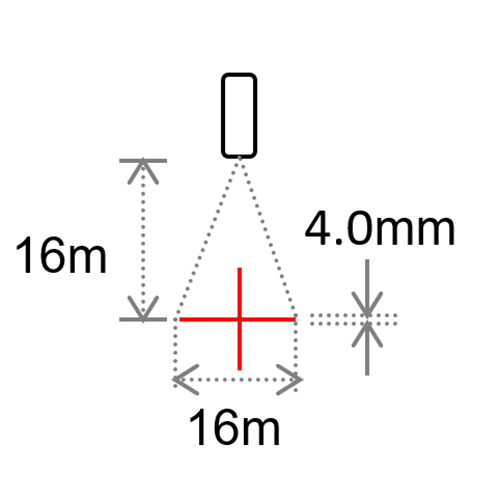

型 號：KML-5330C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 60 mW
投射距離：16 m
標線長度：16 m 每條線
線條粗細：4 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克

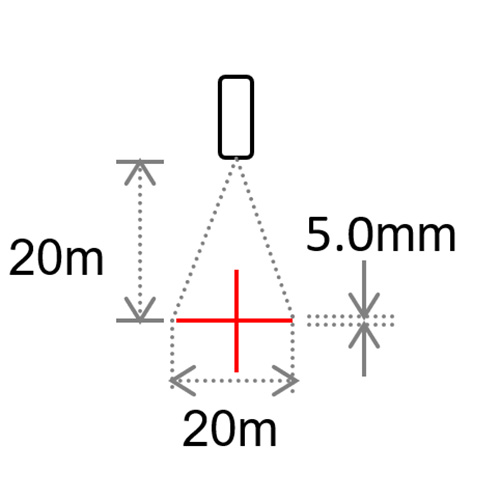

型 號：KML-5350C
波 長：630 ~ 650 nm 可見紅光
輸出功率：< 100 mW
投射距離：20 m
標線長度：20 m 每條線
線條粗細：5 mm 可調焦距
輸入電壓：5 ~ 8 VDC
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克
型 號：KML-5XXXC-24V
波 長：630 ~ 650 nm 可見紅光
輸出功率：20/40/60/100 mW
投射距離：6 / 10 / 16 / 20 m
標線長度：6/10/16/20 m 每條線
線條粗細：3 / 4 / 5 mm 可調焦距
輸入電壓：24 VDC ± 10%
操作電流：< 220 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲb
防護等級：IP 64
使用壽命：> 35,000 小時
外觀尺寸：D 25 X L 92 (mm)
重 量：81 ± 5 公克
適用行業：
● 成衣加工
● 鐵材加工
● 裁紙加工
● 縫紉加工
● 自行車加工
● 印刷品加工
備 註：
1.標線長度和線寬會因投射距離､角度､
材料､顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.
應用範例
：
 |
