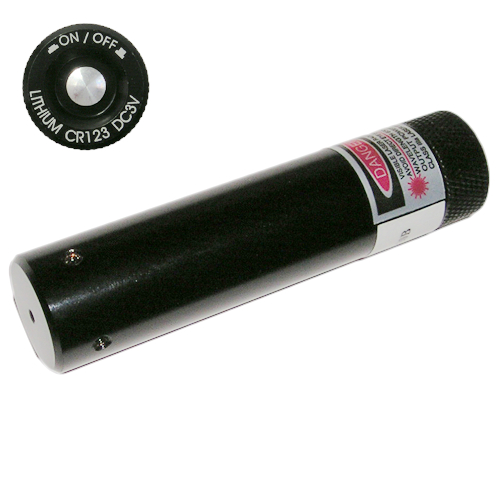

KML-2XXXCP-20B SERIES 系列

COAXIAL Point - Mark LASER PROJECTOR 同軸 點式 雷射 標示器

規格 SPECIFICATIONS:

型        號

Model

KML-2501CP-20B

KML-2502CP-20B KML-2503CP-20B

波        長

Wavelength

630 ~ 650 nm 可見紅光(RED)

輸出功率

Output Power

< 1 mW < 2 mW < 3 mW

標點直徑

Point Dia.

≦3 mm
固定焦距 (Focus Fixed)

同軸精度

Coaxial precision

θ < 0.1 degree

輸入電壓

Input Voltage

乾電池 LITHIUM CR123 3 V (Battery Only)

操作溫度

Operating Temp.

– 10 ~ +50 °C

安全等級

Safety Class

Class Ⅱ

Class Ⅲa Class Ⅲa

使用壽命

Lifetimes

> 25,000 小時 (hr)

外觀尺寸

Dimensions

D 20 × L 83 (mm)

重        量

Weight

40 ± 5 公克 ( g ) / 56 ± 5 公克 (g) (With Battery)

產品特性

Feature

● 日本工業級雷射二極體 Japan's industrial-grade laser diode
● AVR + APC 控制電路 AVR+APC Control Circuit
● 工業用設計,穩定性高 Industrial design, high stability
● 使用壽命長 Long life

適用行業

Applications

● 鋼材鑽孔定位 Steel drillong location
● 木材打釘加工 Fixing timber processing
● 鈕扣鉚合加工 Buttons riveting process
● PCB加工 PCB processing
● 光軸校準 Axis calibration
● 基準點定位 Reference point for processing

備 註

Remarks

1. 標點直徑會因投射距離、角度、材料、顏色或採光照度而有所改變.
    The point diameter of the projection will vary depending on
    the projection distance, angle, material, color or illumination.
2. 特殊規格可依客戶要求訂製.
    Special specifications can be requested.
