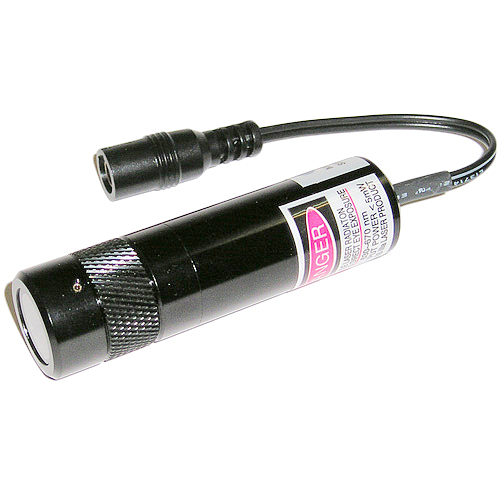

KML-3XXXBC 系列

十字雷射標示器

產品特性:
● 日本工業級雷射二極體
● 工業用設計,穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長

規格:

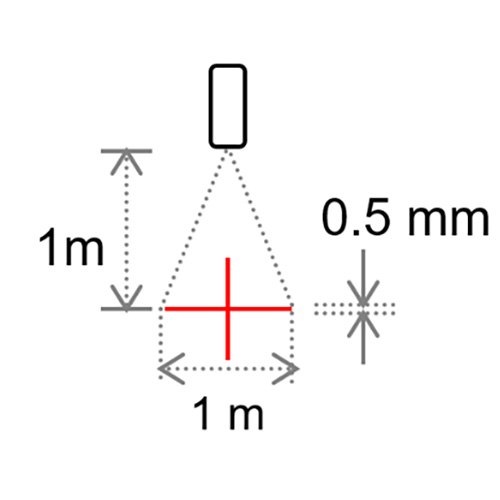

型  號:KML-3501BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 3 mW
投射距離:1 m
標線長度:1 m 每條線
線條粗細:0.5 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 72 (mm)
重  量:48 ± 5 公克

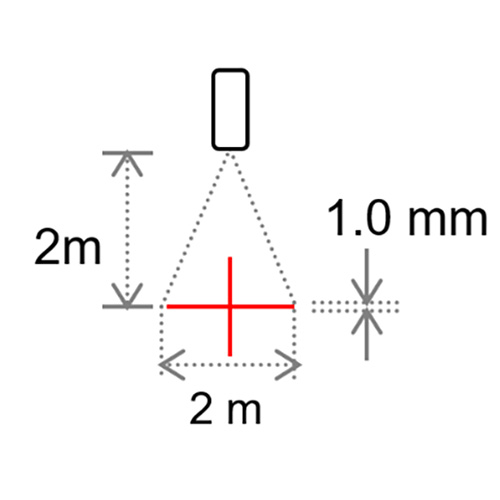

型  號:KML-3503BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 5 mW
投射距離:2 m
標線長度:2 m 每條線
線條粗細:1 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 72 (mm)
重  量:48 ± 5 公克

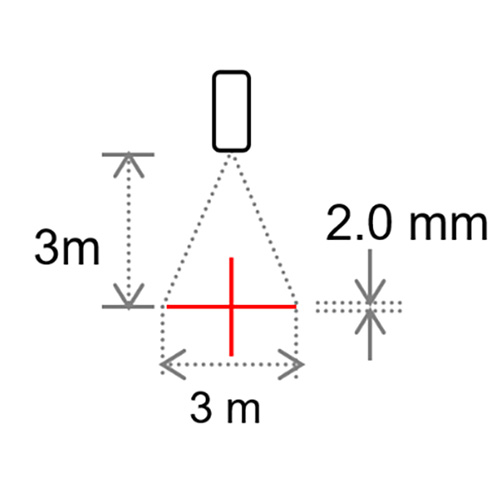

型  號:KML-3505BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 8 mW
投射距離:3 m
標線長度:3 m 每條線
線條粗細:2 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 72 (mm)
重  量:48 ± 5 公克

型  號:KML-3XXXBC-24V
波  長:630 ~ 650 nm 可見紅光
輸出功率:3 / 5 / 8 mW
投射距離:1 / 2 / 3 m
標線長度:1 / 2 / 3 m 每條線
線條粗細:0.5 / 1/ 2 mm 可調焦距

輸入電壓:24 VDC ± 10%
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa、Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D20 X L82 (mm)
重  量:58 ± 5 公克

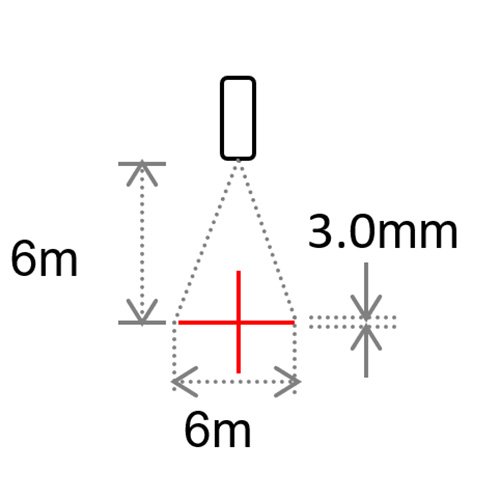

型  號:KML-3510BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 20 mW
投射距離:6 m
標線長度:6 m 每條線
線條粗細:3 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 82 (mm)
重  量:48 ± 5 公克

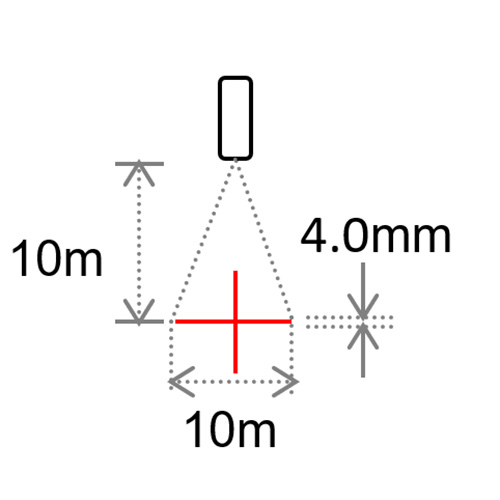

型  號:KML-3520BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 40 mW
投射距離:10 m
標線長度:10 m 每條線
線條粗細:4 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 82 (mm)
重  量:48 ± 5 公克

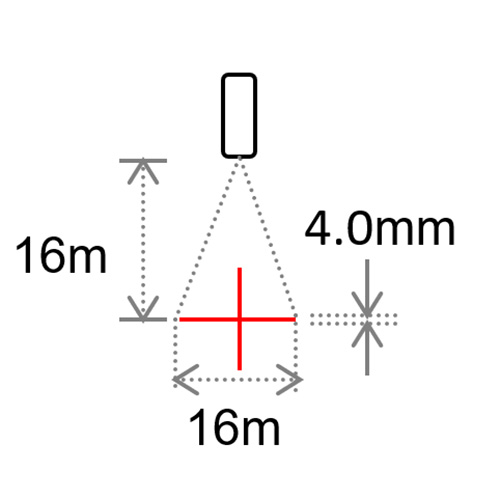

型  號:KML-3530BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 60 mW
投射距離:16 m
標線長度:16 m 每條線
線條粗細:4 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 82 (mm)
重  量:48 ± 5 公克

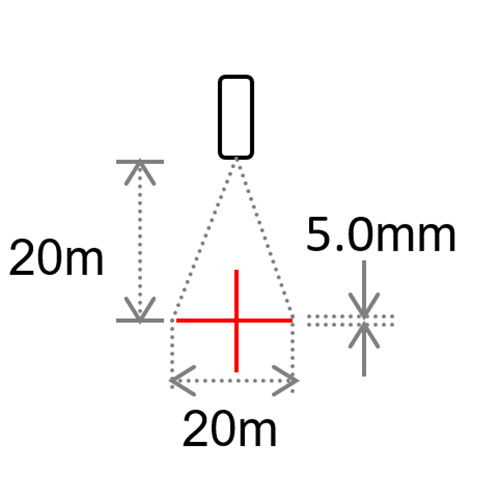

型  號:KML-3550BC
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 100 mW
投射距離:20 m
標線長度:20 m 每條線
線條粗細:5 mm 可調焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度: – 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D20 X L100 (mm)
重  量:48 ± 5 公克

型  號:KML-35XXBC-24V
波  長:630 ~ 650 nm 可見紅光
輸出功率:20 / 40 / 60 / 100 mW
投射距離:6 / 10 / 16 / 20 m
標線長度:6/10/16/20 m 每條線
線條粗細:3/ 4 / 5 mm 可調焦距


輸入電壓:24 VDC ± 10%
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D20 X L82/L100 (mm)
重  量:58 ± 5 公克

適用行業:
● 成衣加工
● 鐵材加工
● 裁紙加工
● 縫紉加工
● 自行車加工
● 印刷品加工
● 高爾夫球具加工

備 註:
1.標線長度和線寬會因投射距離、角度、
 材料、顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.



應用範例 :
