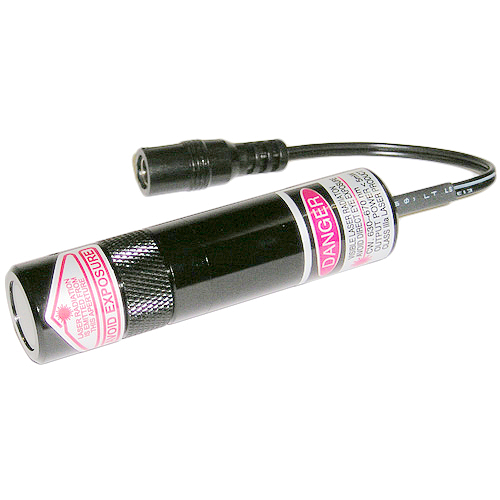

KML-3XXX 系列

雷射標線器

產品特性:
● 日本工業級雷射二極體
● 工業用設計,穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長

規格:
型  號:KML-3503
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 3 mW
投射距離:< 1 m
標線長度:1~1.3 m
線條粗細:≦ 0.5 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅱ / Class Ⅲa
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 80 (mm)
重  量:53 ± 5 公克

型  號:KML-3505
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 5 mW
投射距離:< 2 m
標線長度:2~2.5 m
線條粗細:≦ 1.0 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 80 (mm)
重  量:53 ± 5 公克

型  號:KML-3510
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 10 mW
投射距離:< 3 m
標線長度:3~4 m
線條粗細:≦ 1.5 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 80 (mm)
重  量:53 ± 5 公克

型  號:KML-3XXX-24V
波  長:630 ~ 650 nm 可見紅光
輸出功率:3 / 5 / 10 mW
投射距離:1 / 2 / 3 m
標線長度:1 / 2 / 3 m
線條粗細:0.5 / 1.0 / 1.5 mm 可調焦距
輸入電壓:24 VDC ± 10%
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa、Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D20 X L90 (mm)
重  量:63 ± 5 公克

適用行業:
● 焊接加工
● 鐵材加工
● 木材加工
● 成衣加工
● 輪胎成型加工
● 高爾夫球桿組裝
● 橡膠加工
● 印刷品加工
● PCB加工
● 自行車加工
● 分條加工


備 註:
1. 標線長度和線寬會因投射距離、角度、
    材料、顏色或採光照度而有所改變.
2. 特殊規格可依客戶要求訂製.



應用範例 :
