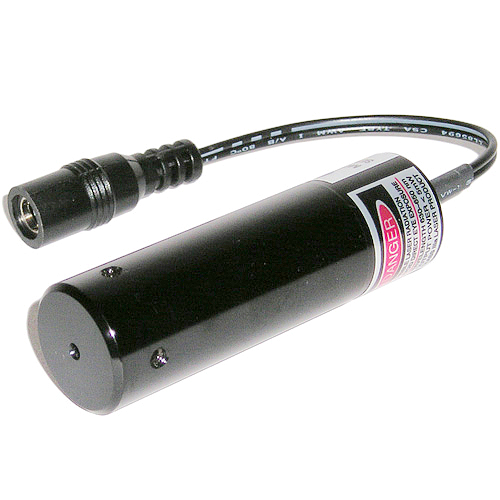

KML-2XXXCP-20 系列

同軸點式雷射標示器

產品特性：
● 日本工業級雷射二極體
● 工業用設計，穩定性高
● AVR + APC 控制電路
● 使用壽命長

規格：
型　　號：KML-2501CP-20
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 1 mW
投射距離：< 3 m
標點直徑：≦3 mm 固定焦距
同軸精度：θ < 0.05 degree
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅱ
防護等級：IP 62
使用壽命：> 25,000 小時
外觀尺寸：D 20 X L 67 (mm)
重　　量：40 ± 5 公克

型　　號：KML-2502CP-20
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 2 mW
投射距離：< 3 m
標點直徑：≦3 mm 固定焦距
同軸精度：θ < 0.05 degree
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 62
使用壽命：> 25,000 小時
外觀尺寸：D 20 X L 67 (mm)
重　　量：40 ± 5 公克

型　　號：KML-2503CP-20
波　　長：630 ~ 650 nm 可見紅光
輸出功率：< 3 mW
投射距離：< 3 m
標點直徑：≦3 mm 固定焦距
同軸精度：θ < 0.05 degree
輸入電壓：5 ~ 8 VDC
操作電流：< 70 mA
操作溫度：– 10 ~ +50 °C
安全等級：Class Ⅲa
防護等級：IP 62
使用壽命：> 25,000 小時
外觀尺寸：D 20 X L 67 (mm)
重　　量：40 ± 5 公克

適用行業：
● 鋼材鑚孔定位
● 木材打釘加工
● 鈕扣鉚合加工
● PCB加工
● 光軸校準
● 基準點定位

備 註：
1.標點直徑會因投射距離､角度､材料､
　顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.
