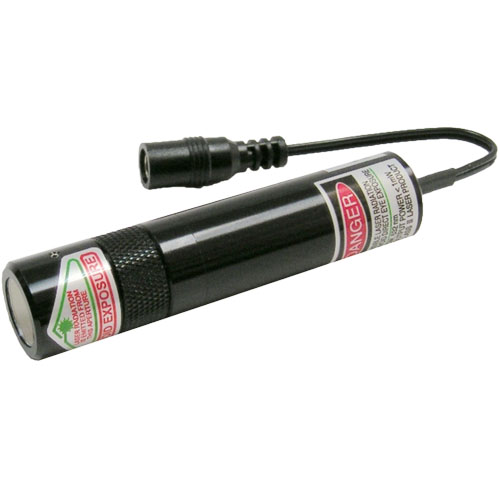

KML-G3XX 系列

綠光雷射標線器

產品特性:
● 日本工業級雷射二極體
● 工業用設計,穩定性高
● 專利精密可調焦距結構
● AVR + APC 控制電路
● 使用壽命長
● 低安裝高度

規格:
型  號:KML-G301
波  長:510 ~ 530 nm 可見綠光
輸出功率:< 1 mW
投射距離:< 1 m
標線長度:1~1.3 m
線條粗細:≦ 0.5 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅱ
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G302
波  長:510 ~ 530 nm 可見綠光
輸出功率:< 2 mW
投射距離:< 2 m
標線長度:2~2.5 m
線條粗細:≦ 1.0 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G303
波  長:510 ~ 530 nm 可見綠光
輸出功率:< 3 mW
投射距離:< 3 m
標線長度:3~4 m
線條粗細:≦ 1.5 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G3XX-24V
波  長:510 ~ 530 nm 可見綠光
輸出功率:1 / 2 / 3 mW
投射距離:1 / 2 / 3 m

標線長度:1 / 2 / 3 m
線條粗細:0.5 mm
     1.0 mm
     1.5 mm
     可調焦距
輸入電壓:24 VDC ± 10%
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅱ、Class Ⅲa
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G305
波  長:510 ~ 530 nm 可見綠光
輸出功率:< 5 mW
投射距離:< 6 m
標線長度:5~6 m
扇  角:


線條粗細:≦ 2.5 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G310
波  長:510 ~ 530 nm 可見綠光
輸出功率:< 10 mW
投射距離:< 10 m
標線長度:9 ~ 10 m
     室內採光照度300~500 lux
扇  角:


線條粗細:≦ 3.0 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G320
波   長:510 ~ 530 nm 可見綠光
輸出功率:< 20 mW
投射距離:< 20 m
標線長度:15 ~ 20 m
     室內採光照度300~500 lux
扇  角:


線條粗細:≦ 4.0 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G330
波  長:510 ~ 530 nm 可見綠光
輸出功率:< 30 mW
投射距離:< 30 m
標線長度:25 ~ 30 m
     室內採光照度300~500 lux
扇  角:


線條粗細:≦ 5.0 mm 可調焦距
輸入電壓:5 ~ 8 VDC
操作電流:< 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克

型  號:KML-G5XX-24V
波  長:510 ~ 530 nm 可見綠光
輸出功率:5 / 10 / 20 / 30 mW
投射距離:6 / 10 / 20 / 30 m
標線長度:6 / 10 / 20 / 30 m
     室內採光照度300~500 lux
扇  角:


線條粗細:2.5 mm
     3.0 mm
     4.0 mm
     5.0 mm
     可調焦距
輸入電壓:24 VDC ± 10%
操作電流:< 70 mA / < 220 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 20,000 小時
外觀尺寸:D 20 X L 90 (mm)
重  量:61 ± 5 公克


適用行業:
● 焊接加工
● 鐵材加工
● 木材加工
● 成衣加工
● 輪胎成型加工
● 高爾夫球桿組裝
● 橡膠加工
● 印刷品加工
● PCB加工
● 自行車加工
● 分條加工

備 註:
1.標線長度和線寬會因投射距離、角度、
 材料、顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.



應用範例 :
