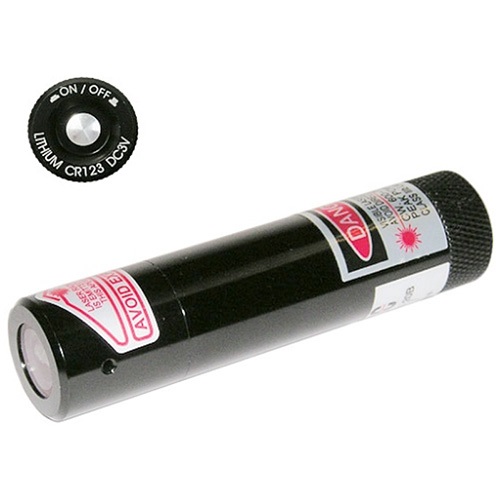

KML-2XXXCL-20B 系列

同軸雷射標線器



產品特性:
● 日本工業級雷射二極體
● 工業用設計,穩定性高
● AVR + APC 控制電路
● 使用壽命長

規格:
型  號:KML-2503CL-20B
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 3 mW
投射距離:< 1 m
標線長度:1~1.3 m
線條粗細:0.5 mm 固定焦距
同軸精度:θ < 0.05 degree
輸入電壓:乾電池 CR123A 3V
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅱ / Class Ⅲa
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 82 (mm)
重  量:41 ± 5 公克
     57 ± 5 公克(含電池)

型  號:KML-2505CL-20B
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 5 mW
投射距離:< 2 m
標線長度:2~2.5 m
線條粗細:1.0 mm 固定焦距
同軸精度:θ < 0.05 degree
輸入電壓:乾電池 CR123A 3V
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 82 (mm)
重  量:41 ± 5 公克
     57 ± 5 公克(含電池)

型  號:KML-2508CL-20B
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 8 mW
投射距離:< 3 m
標線長度:3~4 m
線條粗細:1.5 mm 固定焦距
同軸精度:θ < 0.05 degree
輸入電壓:乾電池 CR123A 3V
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲb
防護等級:IP 64
使用壽命:> 30,000 小時
外觀尺寸:D 20 X L 82 (mm)
重  量:41 ± 5 公克
     57 ± 5 公克(含電池)

適用行業:
● 焊接加工
● 鐵材加工
● 木材加工
● 成衣加工
● 輪胎成型加工
● 高爾夫球桿組裝
● 橡膠加工
● 印刷品加工
● PCB加工
● 自行車加工
● 分條加工

備 註:
1.標線長度和線寬會因投射距離、角度、
 材料、顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.



應用範例 :
