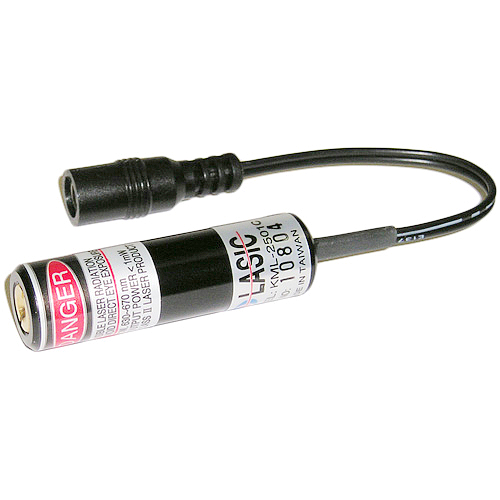

KML-2XXXC 系列

十字雷射標示器

產品特性:
● 日本工業級雷射二極體
● 工業用設計,穩定性高
● AVR + APC 控制電路
● 使用壽命長

規格:

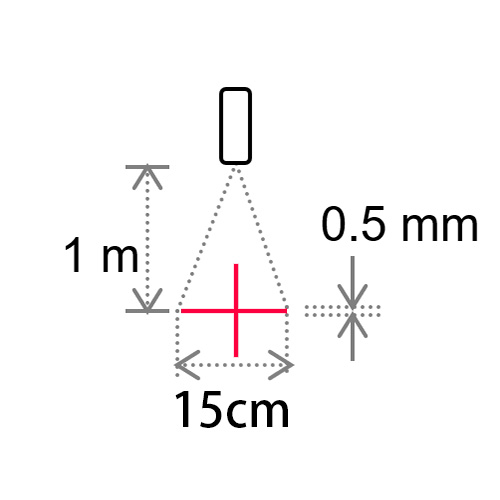

型  號:KML-2501C
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 1 mW
投射距離:1 m
標線長度:15cm 每條線
線條粗細:0.5 mm 固定焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅱ
防護等級:IP 62
使用壽命:> 20,000 小時
外觀尺寸:D 15 X L 56 (mm)
重  量:22 ± 2 公克

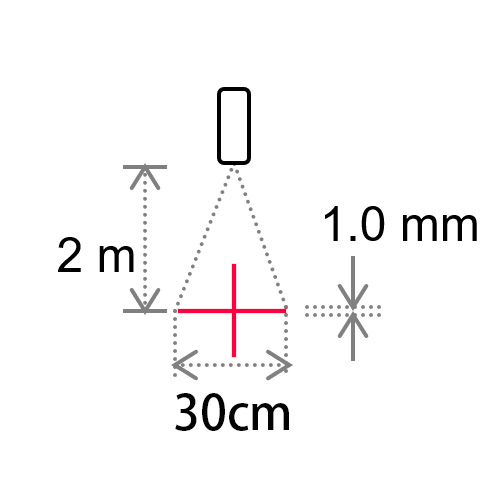

型  號:KML-2502C
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 2 mW
投射距離:2 m
標線長度:30 cm 每條線
線條粗細:1 mm 固定焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 62
使用壽命:> 20,000 小時
外觀尺寸:D 15 X L 56 (mm)
重  量:22 ± 2 公克

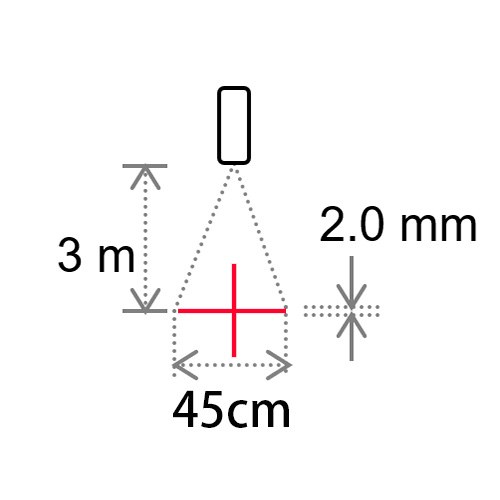

型  號:KML-2503C
波  長:630 ~ 650 nm 可見紅光
輸出功率:< 3 mW
投射距離:3 m
標線長度:45 cm 每條線
線條粗細:2 mm 固定焦距

輸入電壓:5 ~ 8 VDC
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅲa
防護等級:IP 62
使用壽命:> 20,000 小時
外觀尺寸:D 15 X L 56 (mm)
重  量:22 ± 2 公克

型  號:KML-2XXXC-24V
波  長:630 ~ 650 nm 可見紅光
輸出功率:1 / 2 / 3 mW
投射距離:1 / 2 / 3 m
標線長度:15/30/45 cm 每條線
線條粗細:0.5 / 1 / 2 mm 固定焦距

輸入電壓:24 VDC ± 10%
操作電流:< 70 mA
操作溫度:– 10 ~ +50 °C
安全等級:Class Ⅱ、Class Ⅲa
防護等級:IP 62
使用壽命:> 20,000 小時
外觀尺寸:D15 X L76 (mm)
重  量:32 ± 2 公克

適用行業:
● 成衣加工
● 鐵材加工
● 裁紙加工
● 縫紉加工
● 自行車加工
● 印刷品加工
● 高爾夫球具加工

備 註:
1.標線長度和線寬會因投射距離、角度、
 材料、顏色或採光照度而有所改變.
2.特殊規格可依客戶要求訂製.



應用範例 :
