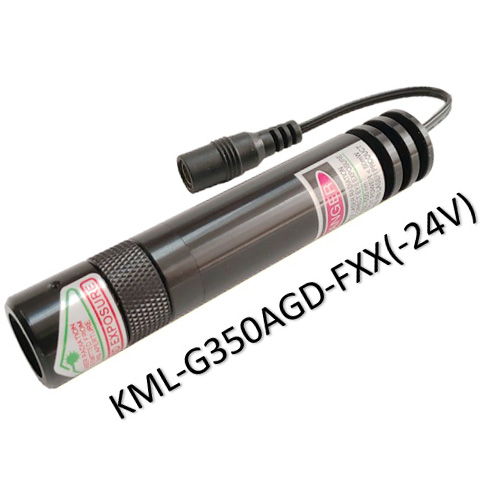

KML-G3XXAGD-FXX SERIES 系列

Green Line Laser For 3D Image Scanning 綠光 3D 影像 掃描 專用 雷射

規格 SPECIFICATIONS:

型        號

Model

KML-G320AGD-FXX

KML-G330AGD-FXX

KML-G350AGD-FXX

KML-G3XXAGD-FXX-24V

波        長

Wavelength

Green 510 ~ 530 nm 可見綠光

輸出功率

Output Power

< 20 mW

< 30 mW

< 50 mW

20 / 30 / 50 mW

投射距離

Project Distance

< 500 mm

標線長度

Line Length

< 500 mm

扇 角

Fan Angle

標線寬度

Line Width

< 0.1 mm @ WD < 200 mm / < 0.2 mm @ WD < 500 mm

可調焦距 Focus Adjustable / 景深 DOF:± 2 mm

鏡 片

Lenses

玻璃鏡片 Glass

輸入電壓

Input Voltage

4.5 ~ 8 VDC

(AC to DC Adaptor PS1 / PS3 / PS5/ PS3C / PS5C/ PS3C-S / PS5C-S)

24 VDC

操作溫度

Operating Temp.

– 10 ~ +50 °C

安全等級

Safety Class

Class Ⅲb

使用壽命

Lifetimes

> 20,000 小時 (hr)

外觀尺寸

Dimensions

D 20 × L 90 (mm)

重        量

Weight

66 ± 5 公克 ( g )

產品特性
Feature
● 日本工業級雷射二極體 Japan's industrial-grade laser diode
● 專利精密可調焦距結構 Patented precision focal length adjustable structure
● 工業用設計,穩定性高 Industrial design, high stability
● 使用壽命長 Long life
● 專利抗高斯分佈鏡片,線條均勻分佈 (Patent No. : M578625)
   Anti-Gaussian Distribution, Lines are evenly distributed
備 註
Remarks
1. 標線長度和線寬會因投射距離、角度、材料、顏色或採光照度而有所改變.
    The line length and line width of the projection will vary depending on
    the projection distance, angle, material, color or illumination.
2. 特殊規格可依客戶要求訂製.
    Special specifications can be requested.
